Start » Produkty » Wysięgniki odciągu 200
wysięgniki odciągu punktowego

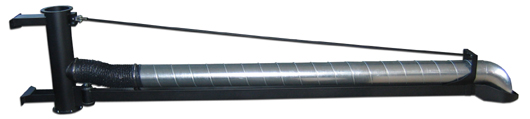

Pojedyńczy wysięgnik obrotowy

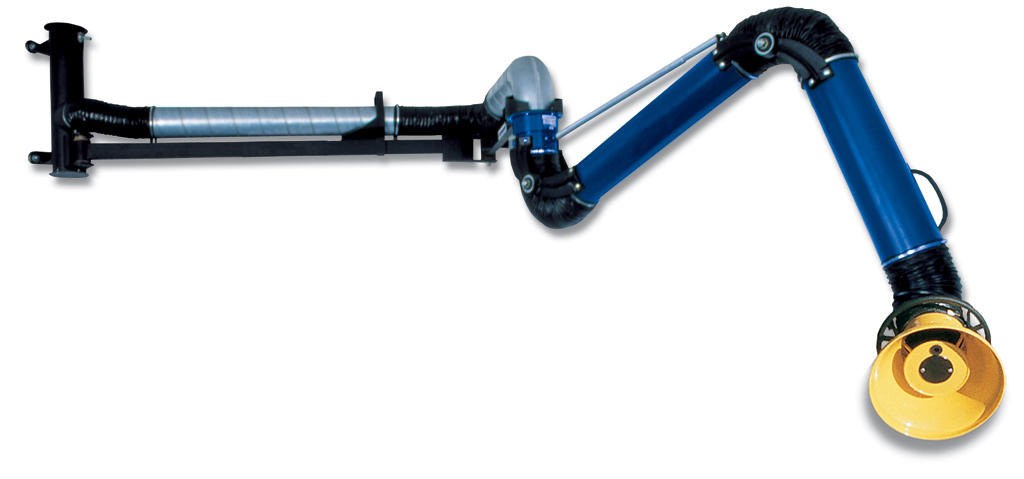

Podwójny wysięgnik obrotowy z zamontowanym ramieniem

Podstawowym zastosowaniem wysięgników obrotowych jest rozszerzenie pola działania rękawów samonośnych w przypadku zmiennego położenia punktu emisji zanieczyszczeń oraz docieranie do miejsca emisji na przykład ponad zabudową na hali. Ponadto wysięgniki można wykorzystywać do podwieszania wyposażenia technologicznego, między innymi podajników drutu spawalniczego czy zwijaczy przewodów elastycznych, w zakresie dopuszczalnego obciążenia. Podstawową częścią wysięgnika jest belka nośna wykonana ze stalowego kształtownika o profilu zamkniętym. Wzdłuż belki biegnie rura spiro Ø200. Na końcu belki nośnej znajduje się gniazdo przyłączeniowe dla rękawów samonośnych. U podstawy wysięgnika umieszczone jest gniazdo przyłączeniowe do wentylatora lub rurociągu instalacji wyciągowej. Dwuczłonowe wersje wysięgników posiadają dzieloną zawiasem belkę nośną, co umożliwia likwidację martwych stref w zasięgu promienia działania.

Typowy obszar zastosowania

  • spawanie, szlifowanie, polerowanie, pakowanie, przesypywanie, cięcie, spaliny samochodowe, mgła i dym olejowy
  • wytrzymałość temperaturowa do 80°C
  • zalecany przepływ powietrza 1400÷2100 m3/h
  • wentylacja stanowiskowa z wyjątkiem żrących i agresywnych chemicznie oparów i gazów

Konstrukcja standardowa

  • ocynkowana rura spiro na belce nośnej
  • belka nośna ze stalowego profilu zamkniętego z odciągiem i gniazdem przyłączeniowym do ramion odciągowych lub przewodów elastycznych
  • elementy nośne i regulacyjne na zewnątrz przewodów
  • stalowa, spawana podstawa wysięgnika obrotowego z wylotem w górę lub w dół
  • przegub podstawy wysięgnika wyposażony we wkładki cierne
  • przewody elastyczne PCV, czarne, odporność temperaturowa do 80°C

Wysięgniki odciągu 200 - dane:

  • karta katalogowa
  • obrotowe jednobelkowe
  • obrotowe dwublekowe
Wysięgnik 200 – wysięgniki odciągu punktowego
301101344 Wysięgnik obrotowy jednobelkowy 10200 – zasięg pracy 1m
301101345 Wysięgnik obrotowy jednobelkowy 20200 – zasięg pracy 2m
301101346 Wysięgnik obrotowy jednobelkowy 30200 – zasięg pracy 3m
301101347 Wysięgnik obrotowy jednobelkowy 40200 – zasięg pracy 4m
301101348 Wysięgnik obrotowy jednobelkowy 50200 – zasięg pracy 5m
301101349 Wysięgnik obrotowy jednobelkowy 60200 – zasięg pracy 6m
301101356 Wysięgnik obrotowy dwubelkowy 21200 – zasięg pracy: 2m + 1m
301101357 Wysięgnik obrotowy dwubelkowy 22200 – zasięg pracy: 2m + 2m
301101358 Wysięgnik obrotowy dwubelkowy 31200 – zasięg pracy: 3m + 1m
301101359 Wysięgnik obrotowy dwubelkowy 32200 – zasięg pracy: 3m + 2m
301101360 Wysięgnik obrotowy dwubelkowy 41200 – zasięg pracy: 4m + 1m
301101361 Wysięgnik obrotowy dwubelkowy 42200 – zasięg pracy: 4m + 2m
