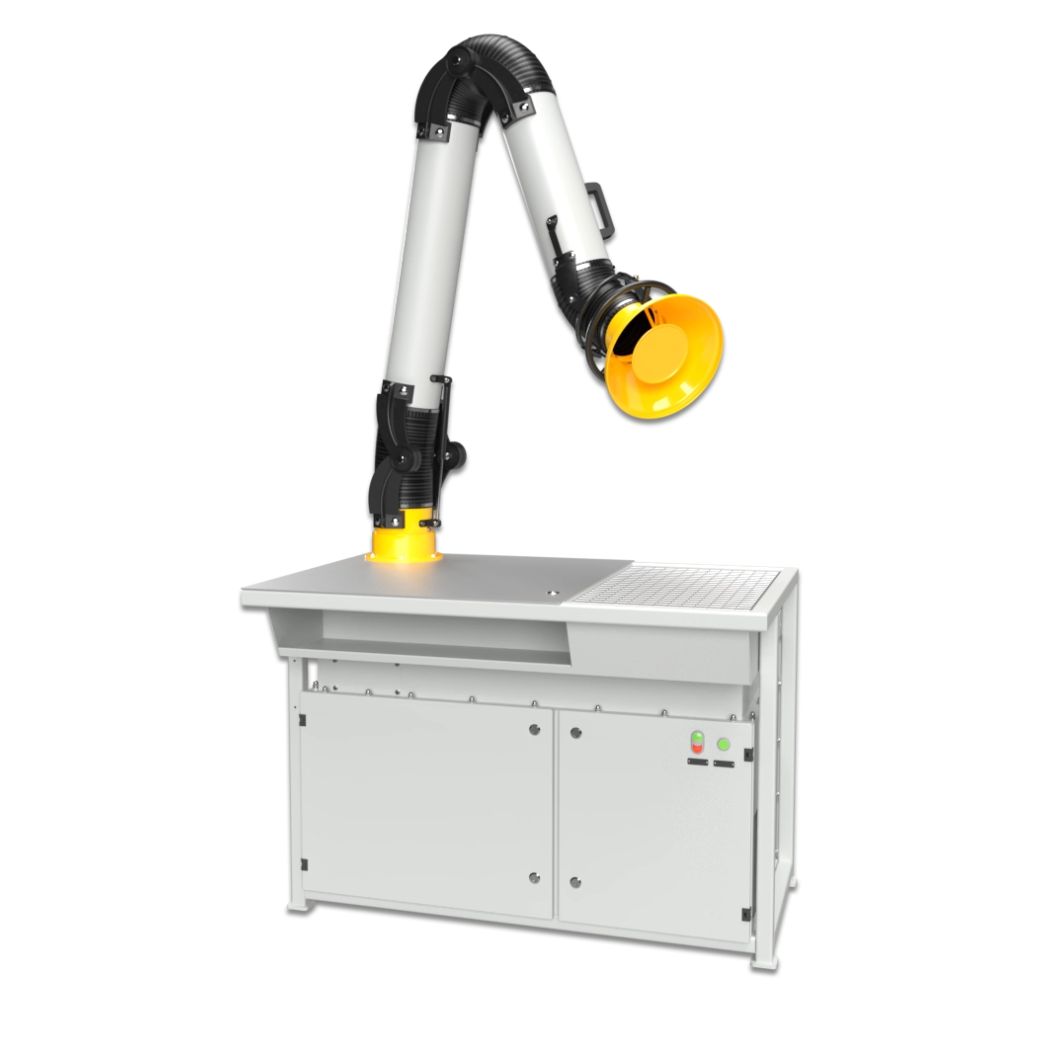

Stanowisko SF-1000 – Efektywne spawanie z lokalnym oczyszczaniem powietrza
Stół spawalniczy SF-1000 jest stanowiskiem roboczym zaprojektowanym do ochrony przed zanieczyszczeniami powietrza, które powstają podczas prac warsztatowych (głównie podczas spawania). SF‑1000 to zaawansowane stanowisko spawalnicze, które łączy lokalny odciąg zintegrowany z dolnym i górnym systemem ssącym oraz wysokowydajną jednostką filtrującą. Zaprojektowany dla zakładów spawalniczych, warsztatów i hal produkcyjnych, gwarantuje bezpieczeństwo i czystość powietrza bez potrzeby stosowania zewnętrznych systemów filtracyjnych.
Dwa niezależne odciągi: dolny (przez perforowany ruszt blatu) oraz górny (ramię odciągowe), z własnymi przepustnicami umożliwiającymi precyzyjną regulację kierunku i siły ssania
Wbudowany system filtracyjny Crawlair o mocy 1,1 kW, z przepływem nominalnym 1000 m³/h. Filtracja dwustopniowa obejmuje pre‑filtr (łapacz iskier) oraz dwa wkłady patronowe (12 m² powierzchni filtracyjnej), osiągając skuteczność około 99 % dla cząstek ≥ 0,5 µm
Zastosowanie
- spawanie metodami MIG/MAG, TIG oraz elektrodą otuloną (MMA)
- szlifowanie i lekkie prace mechaniczne z wykorzystaniem lokalnego odciągu
- usuwanie dymów, pyłów i gazów bezpośrednio u źródła ich powstawania
- prace spawalnicze w warsztatach, serwisach i halach produkcyjnych
- stanowiska pracy w zakładach bez centralnej instalacji odciągowej
- prace montażowo-spawalnicze wymagające kompaktowego i samodzielnego stanowiska
- zastosowanie w centrach szkoleniowych i placówkach edukacyjnych (np. szkoły techniczne)
- modernizacja stanowisk spawalniczych pod kątem wymogów BHP i filtracji powietrza
Konstrukcja
- wytrzymała spawana rama wykonana z zamkniętych profili kwadratowych zapewniająca stabilność i długą żywotność
- blat roboczy z perforacją – umożliwia dolny odciąg zanieczyszczeń przez powierzchnię stołu
- zintegrowana jednostka filtracyjna – wbudowany system odciągowo-filtracyjny z wentylatorem, filtrami i układem regeneracji
- dwustopniowy system filtracji – łapacz iskier (pre-filtr) + dwa filtry patronowe o łącznej powierzchni filtracyjnej 12 m²
- system regeneracji filtrów – czyszczenie wkładów sprężonym powietrzem (uruchamiane ręcznie lub automatycznie – z timerem)
- przepustnice regulacyjne – niezależna regulacja intensywności ssania dla dolnego i górnego odciągu
- stalowa, spawana konstrukcja malowana proszkowo (oprócz powierzchni roboczej)
- współpraca ze stojącymi ramionami samonośnymi Oskar 160 i Econ 160
- cokół i wnęka na filtry – dolna część zabudowy mieści układ filtracyjny i umożliwia łatwy dostęp serwisowy
Stanowisko SF-1000 parametry
| SF-1000 | |
|---|---|
| przepływ nominalny | 1000 m³/h |
| moc | 0,75 kW |
| zasilanie | 3~400V | 50Hz |
| poziom hałasu | 73 dB(A) |
| numer rysunku | 101641 |
