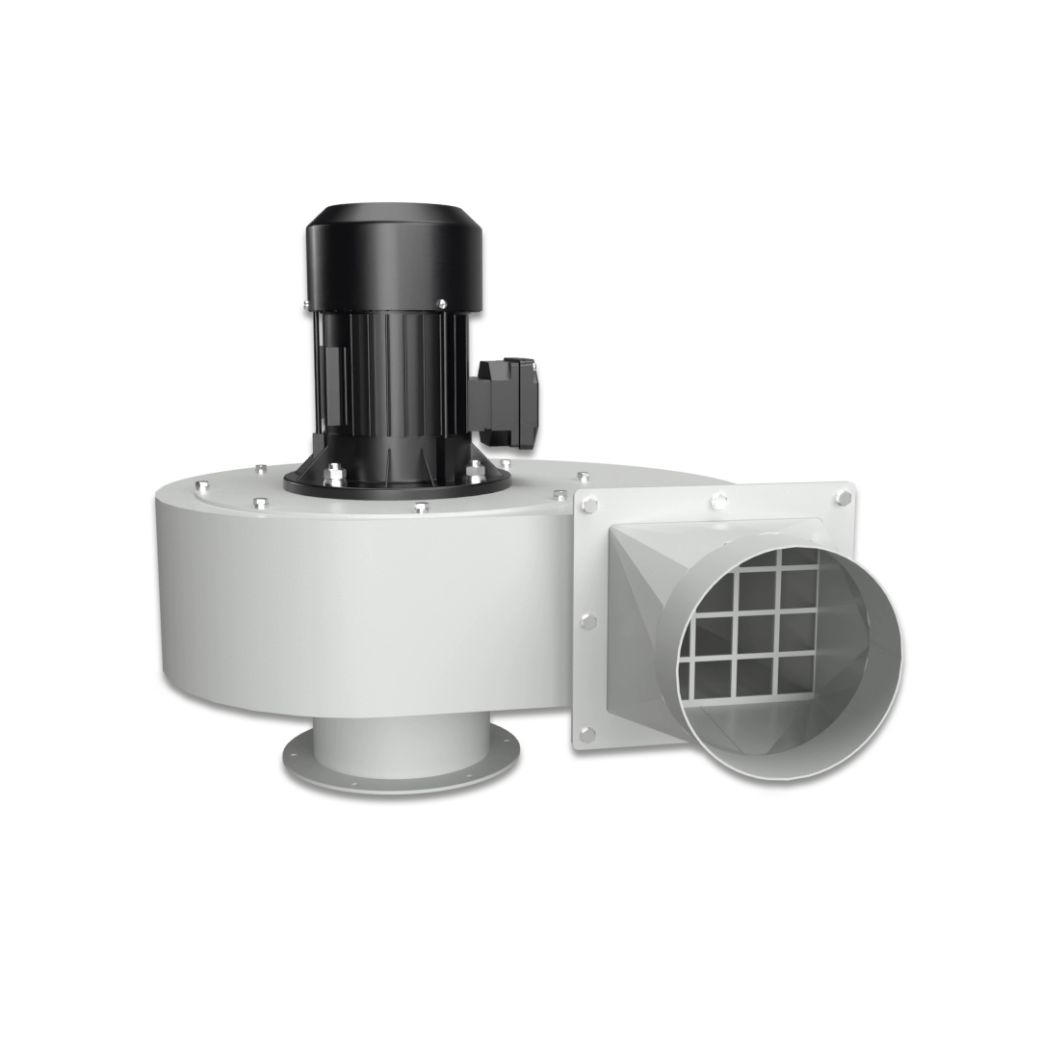

ZWR – Niezawodne Wentylatory Wyciągowe do Systemów Punktowych
Wentylatory wyciągowe serii ZWR to rozwiązanie zaprojektowane z myślą o niezawodnej pracy w instalacjach odciągowych, szczególnie w punktowych systemach oczyszczania powietrza przemysłowego. Są idealnym uzupełnieniem ramion odciągowych, przewodowych systemów z ruchomymi zwijaczami oraz kanałów szczelinowych.
Zgrane zestawy instalacyjne – wentylatory ZWR współpracują płynnie z ramionami Oskar, wysięgnikami oraz zwijaczami przewodów, zapewniając sprawny i punktowy odciąg zanieczyszczeń
Zastosowanie
- punktowy odciąg dymów spawalniczych w systemach z ramionami odciągowymi
- usuwanie pyłów i oparów z procesów szlifowania, cięcia i spawania
- współpraca z mobilnymi i stacjonarnymi jednostkami filtracyjnymi
- zastosowanie w stanowiskach pracy, gdzie wymagany jest lokalny odciąg zanieczyszczeń
- praca w systemach z odciągami szczelinowymi, ramionami przegubowymi i wysięgnikami
- transport czystego i lekko zanieczyszczonego powietrza w instalacjach przemysłowych
- wspomaganie wentylacji miejscowej w warsztatach, halach produkcyjnych i laboratoriach
- odciąg powietrza w systemach zwijaczy przewodów odciągowych
- praca w środowiskach, gdzie wymagane są wentylatory o konstrukcji beziskrowej
- użycie jako element systemów odpylania nieprzeznaczonych do stref zagrożonych wybuchem
Konstrukcja
- wirnik aluminiowy
- obudowa stalowa – solidna, spawana stalowa konstrukcja malowana proszkowo dla ochrony antykorozyjnej
- silnik elektryczny – trójfazowy, zamknięty, z chłodzeniem zewnętrznym
- kołnierze przyłączeniowe – umożliwiają łatwe podłączenie do ramion odciągowych, przewodów i innych elementów systemu
- kompaktowa obudowa – umożliwia montaż ścienny, sufitowy lub na konstrukcji wsporczej
- osłona wirnika i wlotu – dla bezpieczeństwa użytkownika podczas pracy urządzenia
- zintegrowana puszka przyłączeniowa – ułatwia podłączenie zasilania i sterowania
- demontowalna kształtka wylotowa
Dostępne modele wentylatorów ZWR
- ZWR 03 – 105202
- ZWR 04 – 105203
- ZWR 05 – 105204
Wentylatory ZWR parametry
| ZWR 03 | ZWR 04 | ZWR 05 | |
|---|---|---|---|
| przepływ maksymalny | 1500 m³/h | 2000 m³/h | 3000 m³/h |
| moc | 0,75 kW | 1,1 kW | 2,2 kW |
| zasilanie | 3~400V | 50Hz | 3~400V | 50Hz | 3~400V | 50Hz |
| poziom hałasu | 77 dB(A) | 79 dB(A) | 80 dB(A) |
| numer rysunku | 105202 | 105203 | 105204 |
| średnica wlotu | 160 mm | 160 mm | 200 mm |
| średnica wylotu | 160 mm | 200 mm | 200 mm |
Indywidualne karty wyrobu:
ZWR 03 105202-ZWR-03-IKW-PL ZWR 04 105203-ZWR-04-IKW-PL ZWR 05 105204-ZWR-05-IKW-PL
